PA hotmelt low pressure molding PA熱熔膠低壓注膠工藝
頂式低壓注膠機
頂式注膠單工位熱流道

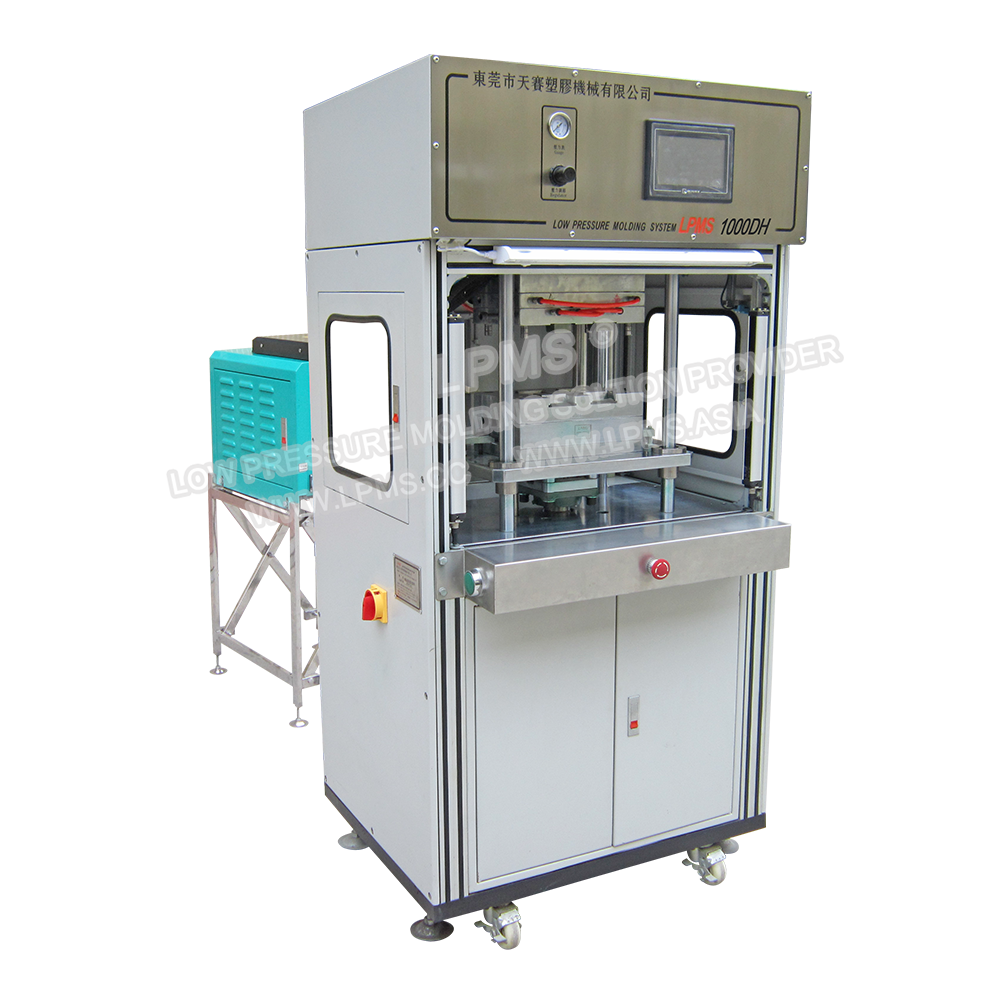

LPMS 1000DH

頂式注膠單工位熱流道

  •   合模采用氣液增壓缸,適合注膠面積較大、注膠量大產品的大批量生產

  •   熱流道閥針直接頂在產品上注膠,無水口料,降低膠料成本

  •   注膠時間比普通機器短,提高生產效率,滿足大批量產品的生產需求

  •   注膠壓力大小可通過面板壓力調節閥進行調節

  •   注膠系統各部件采用模塊化設計,維修及保養方便快速

  •   自診功能和各種故障報警

  •   分段獨立控溫,溫控精確

  •   定時加熱、超溫報警和自動停止加熱功能

  •   工作保護采用雙手操作按鈕、光柵

  •   產品頂出裝置,方便取出產品




標簽:   低壓注塑運用 低壓注塑設備

運用范圍



    頂式低壓注膠機系列,對左右平行連續式線材出線模具設計更合理可靠,適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低(0-6Mpa),不會損傷零部件,無化學反應,成形快速,冷卻即成型,成型后產品具有絕緣與防水等性能。

  廣泛應用于:電池、傳感器、線圈、線束、連接器、PCBA等包封。




產品規格

設備尺寸/重量

970 mm x 790 mm x 1800mm / 400 kg

占地面積

970 mm x 1700 mm

工作臺面離地高度

840 mm

包裝尺寸/重量

1210 mm x 900 mm x 2100 mm / 440 kg

溶膠系統與數量[1]

MT-05-1000DH x 1

自動加料系統

選配

最大注膠量

5.8g / RPM

注膠槍型號與角度

熱流道系統

單個工位熱嘴數量

標準4,根據產品設計

注膠管編號與數量[2]

LPMS-H16J x 1

輸入電壓 [3]

200~240VAC/1 Phase/ 50Hz

溫控分區

6或8根據產品確定

溫度范圍

室溫至250℃

最大功率

6Kw

馬達功率

120W

最低工作氣壓

0.5MPa

用氣量

0.1 m3/min

合模方式

氣液增壓缸

合模力

最大5 T(選用10T)

合模行程

150 mm

脫模方式

氣缸

脫模力

2515 N

脫模行程

25 mm

控制系統

7 ”人機接口,PLC控制

安全保護

雙手操作按鈕、光柵

標準模具尺寸

250 mm x 150 mm x 308mm / 75 kg

模具最大尺寸

300 mm x 200 mm x 308 mm

可注塑產品設計最大尺寸[4]

100 mm x 90 mm x 18 mm

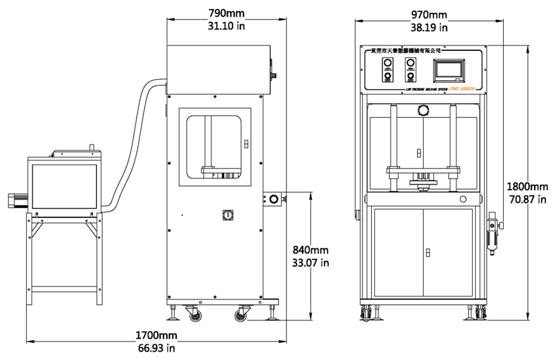

機臺和模具外型尺寸圖



低壓注膠機機外形尺寸



低壓注塑模具外形尺寸
