PA hotmelt low pressure molding PA熱熔膠低壓注膠工藝
側式低壓注膠機
側式注膠雙工位無膠管氣液增壓一體機

LPMS 2200H

側式注膠雙工位無膠管氣液增壓一體機

  • 注膠系統採用最新齒輪泵和注膠槍,泵體直接和7L膠缸連接. 結構緊湊,注膠穩定, 故障率低,使用壽命長。

  • 雙工位單槍側式注膠, 給予較複雜的多模穴與滑塊機構的模具較大的應用空間。

  • 雙膠缸,注膠更穩定,生產效率更高,應用更廣泛。

  • 速熔式膠缸,以6208熱熔膠為例,加熱200℃,18分鐘可作業。

  • 合模採用氣液增壓缸,合模力更大,適合注膠面積較大、注膠量大產品的大批量生產。

  • 注膠壓力大小可通過面板壓力調節閥進行調節。

  • 操作臺和溶膠系統採用一體式設計,使用靈活。

  • 注膠系統各部件採用模組化設計,同時機器帶有自診功能和各種故障報警,維修及保養方便快速。

  • 機臺四段控溫, 膠缸、膠槍均可獨立控制,溫控準確,具備定時加熱、超溫報警和自動停止加熱功能。

  • 工作保護採用雙手操作、同時配備光幕。

  • 標準化、系統化模架設計,方便更換模具;同時工作臺配備產品頂出裝置,方便取出產品。



標籤:  低壓注膠機 低壓注塑

運用範圍

       側式熱熔膠低壓注塑機系列適用於各式低壓熱熔膠成型樹脂對產品注膠包封。其制程壓力低0-6Mpa,不損傷零部件,無化學反應,成形快速,可取代灌封膠與外殼,成形後有保護,絕緣與防水效果。

  側式低壓注膠設備廣泛應用於:各式汽車電子與汽車線束,同軸線纜,防水接插件,LED模組與串燈,PCBA模組,感測器,線圈等等。



產品規格

設備尺寸(寬度,深度,高度) / 重量

1030 mm x 1150 mm x 1960 mm / 620 kg

40.5 in x 45.28 in x 77.17 in / 1366 lbs

佔地面積

1030 mm x 1150 mm

40.5 in x 45.28 in

工作臺面離地高度

850 mm  |  33.47 in

包裝尺寸 / 重量

1130 mm x 1250 mm x 2060 mm / 660 kg

44.49 in x 49.21 in x 81.10 in / 1455 lbs

熔膠系統

LPMS-MOD-07-2200H-DSAF1 x2

自動加料系統

LPMS D10

注膠槍型號與角度

LPMS-LG02 x 2 / 36.4°

注膠管編號與數量

N/A

輸入電壓

單相200-240VAC / 50 Hz

溫控分區

4

溫度範圍

室溫至250℃

最大功率

10 kw

最低工作氣壓

0.5 Mpa

用氣量

0.18 m3 / min

合模方式

氣液增壓缸

合模壓力

10 T

合模行程

150 mm

控制系統

PLC+7 in HMI

安全保護

光柵、雙手操作按鈕

標準模具尺寸

230 mm x 120 mm x 150 mm / 25 Kg

9.06 in x 4.72 in x5.91 in / 55 lbs

模具最大尺寸

300 mm x 200 mm x 150 mm

11.81 in x 7.87 in x 5.90 in

可注塑產品最大設計尺寸

60 mm x 50 mm x 18 mm

2.36 in x 1.97 in x 0.71 in



低壓注塑機和模具外型尺寸圖

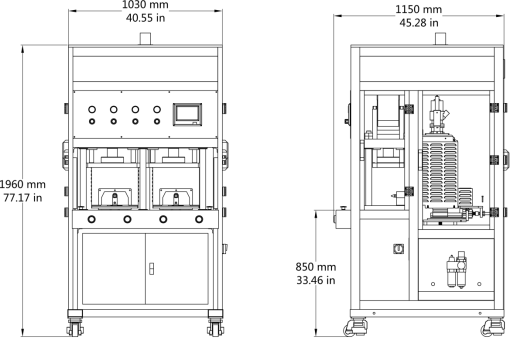

低壓注膠機機外形尺寸

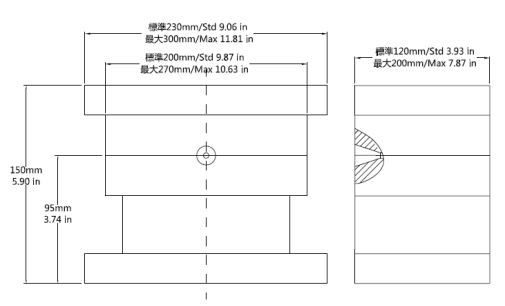

低壓注塑模具外形尺寸
