l 操作臺和熔膠系統一體化設計,占地空間小。
l 注膠壓力大小可通過面板壓力調節閥進行調節。
l 可選配多段壓力控制系統,注膠壓力控制更精確。
l 注膠系統各部件采用模塊化設計,維修及保養方便快速。
l 自診功能和各種故障報警。
l 二段控溫, 膠缸和膠槍均獨立控制。
l 定時加熱、超溫報警和自動停止加熱功能。
l 工作保護采用雙手操作按鈕、光柵。
l 槍前后位置可通過手輪快速調整配備產品頂出裝置,方便取出產品。
運用范圍
側式注膠系列, 給予多模穴與滑塊機構的模具較大的運用空間,適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低(0-6MPa),不會損傷零部件,無化學反應,成型快速,冷卻即成型,成型后產品具有絕緣與防水等性能。廣泛應用于:電池、傳感器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
.
產品規格
設備尺寸/重量 | 975 mm x 1150 mm x 1660 mm / 330 kg |
占地面積 | 975 mm x 1150 mm |
工作臺面離地高度 | 840 mm |
包裝尺寸/重量 | 1010 mm x 1200 mm x 1800 mm / 370 kg |
熔膠系統與數量 | MT-05-1100 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G02 x 1 / 36.4° 或 90° |
注膠管編號與數量 | N / A |
輸入電壓 | 200-240VAC / 1 Phase / 50 Hz |
溫控分區 | 2 |
溫度范圍 | 室溫至250℃ |
最大功率 | 4.5 kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1m3 / min |
合模方式 | 氣缸 |
合模力 | 最大1.2 T |
合模行程 | 最大125mm(選配150mm) |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控制系統 | 7 ”人機界面,PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 230 mm x 120 mm x 150 mm / 25 kg |
模具最大尺寸 | 300 mm x 200 mm x 150 mm |
低壓注塑機和模具外型尺寸圖

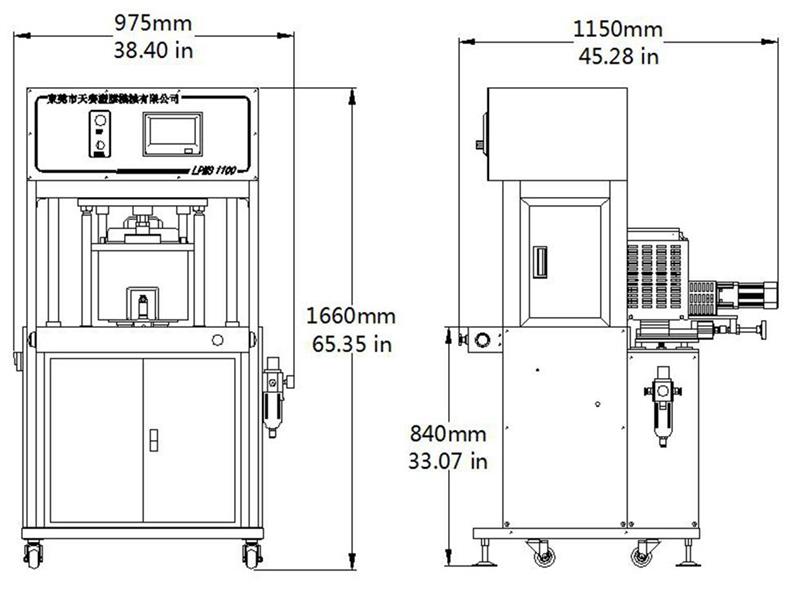

低壓注膠機機外形尺寸

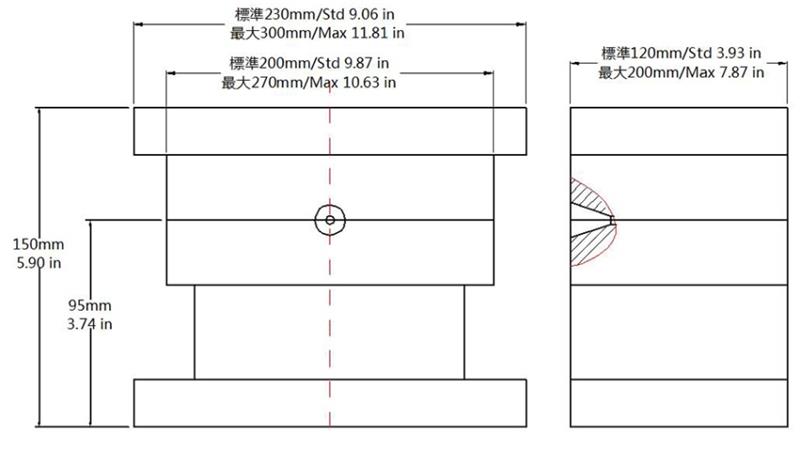

低壓注塑模具外形尺寸
