PA hotmelt low pressure molding PA熱熔膠低壓注膠工藝
側式低壓注膠機
桌上型一體型側式低壓注膠機

LPMS 300

桌上型一體型側式低壓注膠機

  • 注膠槍直接與膠缸連接,結構緊湊,注膠穩定

  • 熔膠系統和工作臺采用一體式設計,占地空間小

  • 速熔式膠缸,以6208熱熔膠為例,加熱200℃,18分鐘可作業

  • 注膠系統各部件采用模塊化設計,維修及保養方便快速

  • 注膠壓力大小可通過面板壓力調節閥進行調節

  • 可選配多段壓力控制系統,注膠壓力控制更精確

  • 二段控溫,膠缸、注膠槍均可獨立控制

  • 定時加熱、超溫報警和自動停止加熱和自診功能和各種故障報警功能

  • 工作保護采用雙手操作按鈕、光柵

  • 槍前后位置可快速調整,更換模具方便

  • 產品頂出裝置,方便取出產品

  • 可選配膠料干燥機和自動加料系統,提升工作效率

運用范圍

       側式熱熔膠低壓注塑機系列的注膠咀位于模具側面,當產品較大時模具只能設計為一模一穴,采用側式注膠可避免在產品正上方注膠而留下進料痕影響產品美觀。適合封裝尺寸較大或外形復雜產品。

  側式低壓注膠設備主要應用于精密敏感電子元器件封裝,例如:電池、傳感器、線圈、線束、連接器、PCBA等



產品規格

設備尺寸 / 重量

740 mm x 950 mm x 960 mm / 270 kg

工作臺面離地高度

選配

包裝尺寸 / 重量

800 mm x 1050 mm x 1170 mm / 300 kg

熔膠系統與數量

MOD-07-300 x 1

自動加料系統

選配

最大注膠量

5.8 g / RPM

注膠槍型號與角度

LPMS-G02 x 1 / 36.4°或90°

注膠管編號與數量

N/A

輸入電壓

200-240VAC / 1 Phase / 50 Hz

溫控分區

2

溫度范圍

室溫至250℃

最大功率

5 Kw

馬達功率

120 W

最低工作氣壓

0.5 MPa

用氣量

0.1m3 / min

合模方式

氣缸

合模力

1.2 T

合模行程

125 mm(選配150 mm)

脫模方式

氣缸

脫模力

980 N

脫模行程

10 mm

控制系統

7 ”人機界面, PLC控制

安全保護

雙手操作按鈕、光柵

標準模具尺寸

180 mm x 100 mm x 150 mm / 16 kg

模具最大尺寸

250 mm x 120 mm x 150 mm



低壓注塑機和模具外型尺寸圖



低壓注膠機機外形尺寸

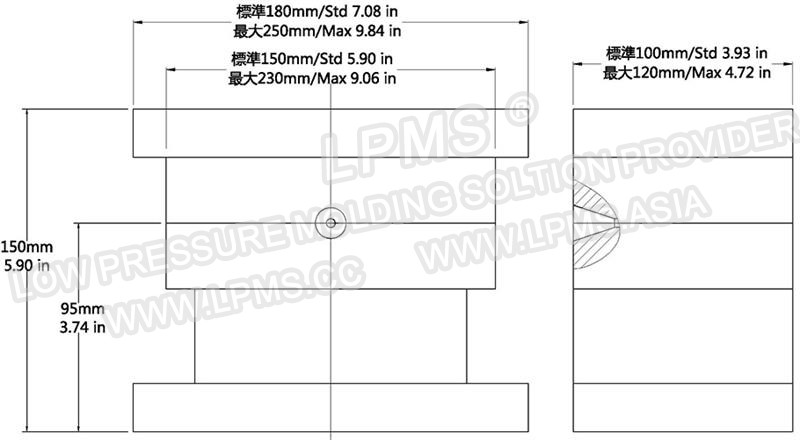

低壓注塑模具外形尺寸
