PA hotmelt low pressure molding PA熱熔膠低壓注膠工藝
側式低壓注膠機
側式注膠雙工位無膠管氣液增壓一體機

LPMS 2200H

側式注膠雙工位無膠管氣液增壓一體機

  • 注膠系統采用最新齒輪泵和注膠槍,泵體直接和7L膠缸連接. 結構緊湊,注膠穩定, 故障率低,使用壽命長。

  • 雙工位單槍側式注膠, 給予較復雜的多模穴與滑塊機構的模具較大的應用空間。

  • 雙膠缸,注膠更穩定,生產效率更高,應用更廣泛。

  • 速熔式膠缸,以6208熱熔膠為例,加熱200℃,18分鐘可作業。

  • 合模采用氣液增壓缸,合模力更大,適合注膠面積較大、注膠量大產品的大批量生產。

  • 注膠壓力大小可通過面板壓力調節閥進行調節。

  • 操作臺和溶膠系統采用一體式設計,使用靈活。

  • 注膠系統各部件采用模塊化設計,同時機器帶有自診功能和各種故障報警,維修及保養方便快速。

  • 機臺四段控溫, 膠缸、膠槍均可獨立控制,溫控準確,具備定時加熱、超溫報警和自動停止加熱功能。

  • 工作保護采用雙手操作、同時配備光幕。

  • 標準化、系統化模架設計,方便更換模具;同時工作臺配備產品頂出裝置,方便取出產品。




標簽:   低壓注塑成型 低壓注塑設備

運用范圍

     側式低壓注膠系列,適用于各式低壓熱熔膠成型樹脂對產品注膠包封。其制程壓力低0-6Mpa,不損傷零部件,無化學反應,成形快速,可取代灌封膠與外殼,成形后有保護,絕緣與防水效果。

  廣泛應用于:各式汽車電子與汽車線束,同軸線纜,防水接插件,LED模塊與串燈,PCBA模塊,傳感器,線圈等等。


產品規格

設備尺寸(寬度,深度,高度) / 重量

1030 mm x 1150 mm x 1960 mm / 620 kg

40.5 in x 45.28 in x 77.17 in / 1366 lbs

佔地面積

1030 mm x 1150 mm

40.5 in x 45.28 in

工作臺面離地高度

850 mm  |  33.47 in

包裝尺寸 / 重量

1130 mm x 1250 mm x 2060 mm / 660 kg

44.49 in x 49.21 in x 81.10 in / 1455 lbs

熔膠系統

LPMS-MOD-07-2200H-DSAF1 x2

自動加料系統

LPMS D10

注膠槍型號與角度

LPMS-LG02 x 2 / 36.4°

注膠管編號與數量

N/A

輸入電壓

單相200-240VAC / 50 Hz

溫控分區

4

溫度範圍

室溫至250℃

最大功率

10 kw

最低工作氣壓

0.5 Mpa

用氣量

0.18 m3 / min

合模方式

氣液增壓缸

合模壓力

10 T

合模行程

150 mm

控制系統

PLC+7 in HMI

安全保護

光柵、雙手操作按鈕

標準模具尺寸

230 mm x 120 mm x 150 mm / 25 Kg

9.06 in x 4.72 in x5.91 in / 55 lbs

模具最大尺寸

300 mm x 200 mm x 150 mm

11.81 in x 7.87 in x 5.90 in

可注塑產品最大設計尺寸

60 mm x 50 mm x 18 mm

2.36 in x 1.97 in x 0.71 in







低壓注塑機和模具外型尺寸圖

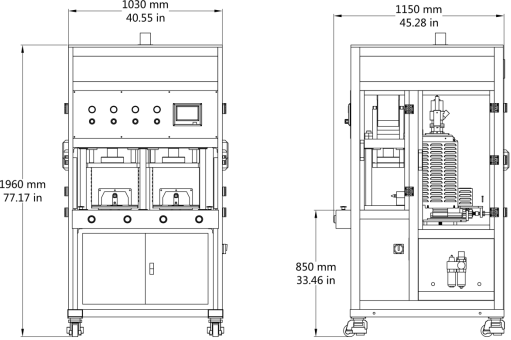

低壓注膠機機外形尺寸

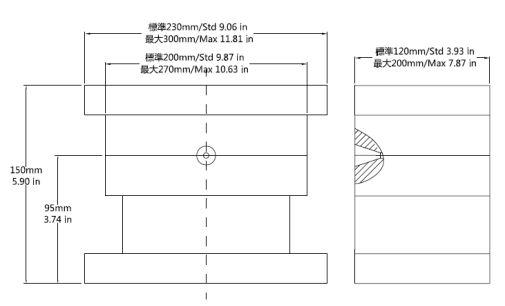

低壓注塑模具外形尺寸




設備視頻
